| 測量參數 | Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,R-X,Z-θrad,Z-θdeg |
| 基本準確度 | 0.05% |
| 測試頻率 | 50Hz～200kHz（37點） |
| 測試量程 | 自動、手動和標稱量程，9量程 |
| 測試速度 | 40 次/秒, 10 次/秒, 3 次/秒 |
| 顯示范圍 | L: 0.00001μH-9999.99H
C: 0.00001pF – 9999.99μF
R,X,Z: 0.00001Ω - 99.9999MΩ
D, 0.00001 – 9.99999
Q: 0.00001 – 99999.9
Δ%: -999999% - 999999%
θ(deg): -179.999° -179.999°
θ(rad):-3.14159 – 3.14159
DCR: 0.00001Ω ~ 99.9999MΩ |
| 輸出阻抗 | 30Ω，50Ω 和100Ω |
| 監視參數 | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| 讀數 | 所有參數全6位：999999 |
| 等效方式 | 串聯和并聯等效 |
| 信號電平 | 10.00mV~2.00V AC
100.0μA~20.00mA AC |
| 平均次數 | 1~256 |
| 觸發方式 | 內部、手動、外部和遠程 |
| 觸發延時 | 0.01ms~60s |
| 比較器 | 14檔分選，10組合格檔，1組不合格檔，
1組副參數不合格檔
檔計數功能：檔計數 999999 MAX |
| 列表掃描 | 10步（頻率、電壓和電流） |
| 比較方式 | SEQ/ABS/PER |
| 校準 | 開路清零、短路清零（掃頻和點頻) |
| 文件 | 內部存儲10個文件
外部USB存儲10個文件 |
| 數據記錄 | 9999 組文件（.csv) |
| 訊響功能 | 關/合格/不合格 |

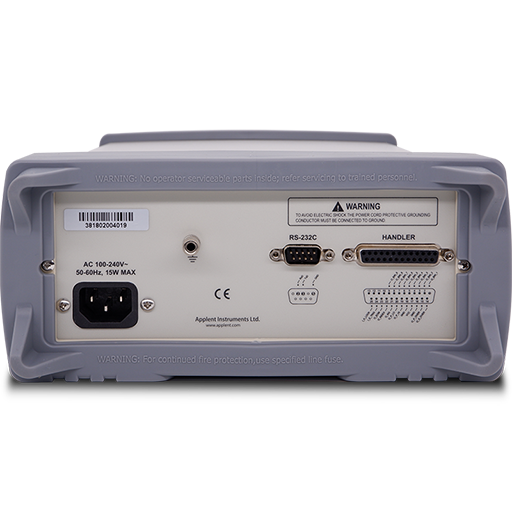

| 接口 | RS232/USB/HANDLER(標配） RS485/GPIB(可選)
(*Rev.E) |
| 通訊協議 | SCPI/Modbus*
(*Rev.E) |
| 其它功能 | 自動LCZ |
| 電源要求 | AC 85V-240V, 50Hz-60Hz
20W MAX |
| 尺寸與重量 | 264 (寬)x107(高)x350 (深)
3kg,凈重 |
